Wasserräder

Neben dem Feuer benötigen Hütten und Schmeiden noch eine andere Energiequelle: Blasebälge müssen "Wind" erzeugen, Hämmer gehoben werden, Pochstempel ebenfalls.

Im Forbachtal wurde dazu und auch für Sägewerke, Mahlmühlen und andere Betriebe die Wasserkraft genutzt. Was auch bedeuten konnte, daß einige Zeit im Sommer oder im Winter nicht gearbeitet werden konnte, weil nicht genug Wasser im Bach war...

Die meisten Wasserräder der Hammerwerke im Christophstal und im Friedrichstal waren ober- oder mittelschlächtige Wasserräder. Beim Hochofen, der Schlackenpoche oder auch Haus Greising waren unterschlächtige Wasserräder im Einsatz.

Die einzelnen Hämmer konnten durchaus auch mehrere Wasserräder haben - für die einzelnen Hammergestelle oder für die notwendigen Blasebälge.

Bei Müller¹ erfahren wir etwas über die mittleren Wassermengen und die Gefälle bei den einzelnen Hämmern.

Hammer	Durchflußmenge (Kubikfuß/min)	Durchflußmenge (m³/s)
Oberer Großhammer	900	0,35
Zainhammer	900	0,35
Streckhammer	900	0,35
Oberer Pfannenhammer	960	0,37
Unterer Pfannenhammer	1080	0,42
Wilhelmshammer (Unterer Großhammer)	1200	0,47
Hochofen (unterschlägiges Rad)	1500	0,57
Königshammer	1740	0,68
Sensenhammer (Friedrichshammer)	1740	0,68

Bei ihm erfahren wir auch etwas über die Gefälle²:

Gefälle
Hammer	Gefälle Sohle des Wasserkastens bis Fuß Radstube
Oberer Großhammer	14 Fuß (4,00m)
Zainhammer	11½ Fuß (3,29m)
Streckhammer	14 ½ Fuß (4,15m)
Oberer Pfannenhammer	12 ½ (3,58m)
Unterer Pfannenhammer	14 Fuß (4,00m)
Wilhelmshammer (Unterer Großhammer)	15 ½ Fuß (4,43m)
Hochofen (unterschlächtig)	5 Fuß (1,43m)
Königshammer	13,67 Fuß (3,91m)

Oberschlächtiges Wasserrad

Eine Form des Wasserrades ist das oberschlächtige Wasserrad. Bei ihm fließt das Wasser durch eine Rinne über den höchsten Punkt des Rades und stürzt in die Fächer des Wasserrades und setzt das Rad in Bewegung. Es dreht sich im Uhrzeigersinn.

Für oberschlächtige Wasserräder sind größere Fallhöhen notwendig, um eine ausreichende Leistung abnehmen zu können.

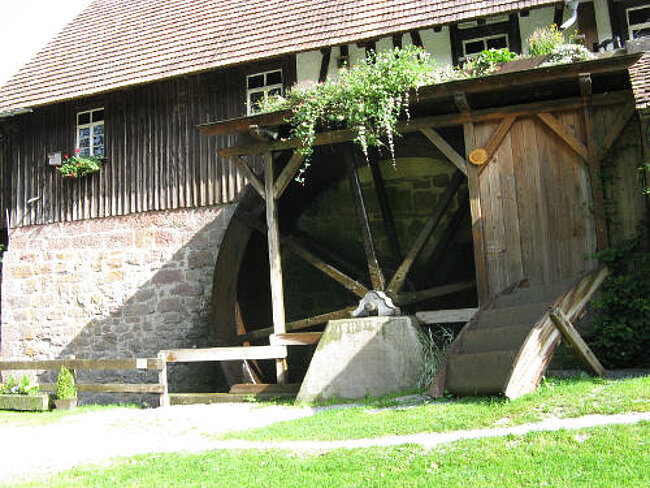

Oberschlächtiges Wasserad an der Mönchshofmühle im Waldachtal

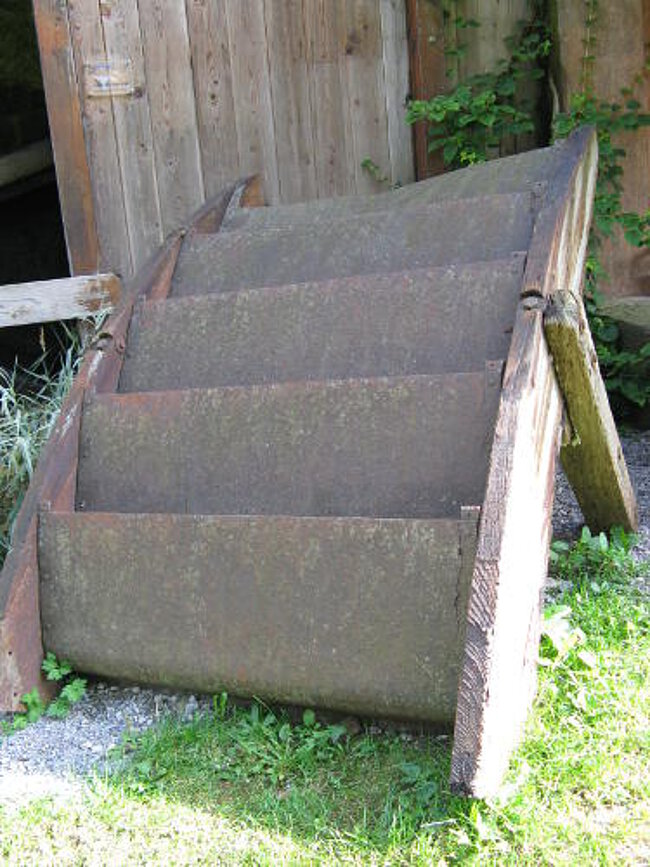

Segment eines oberschlächtigen Wasserrades (Mönchshofmühle)

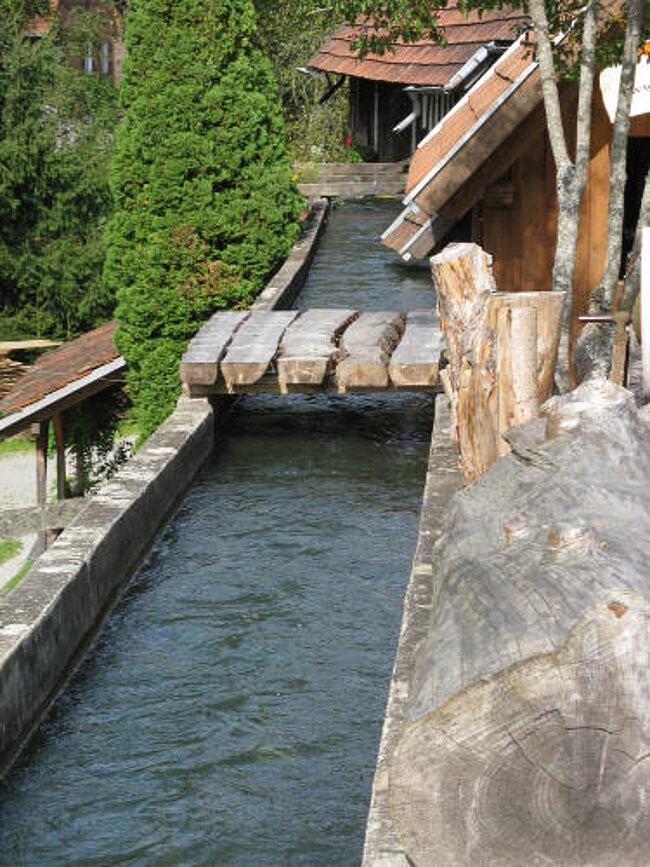

Gerinne (Zufluß) des Wasserrads der Mönchshofmühle

Mittelschlächtiges Wasserrad

Bei mittelschlächtigen Wasserrädern fließt das Waser in etwa in Höhe der Nabe auf das Waserrad. Hierbei wirken sowohl die Strömungsgeschwindigkeit des Wassers als auch die Höhe.

Da das Wasser unter dem Rad hindurch läuft, dreht sich ein mittelschlächtiges Wasserrad entgegen dem Uhrzeigersinn.

Unterschlächtiges Wasserrad

Bei unterschlächtigen Wasserräder trift das Wasser unterhalb der Nabe auf das Rad. Dadurch wirkt fast nur die Strömungsgeschwindigkeit des Wassers auf das Rad. Damit kein oder nur wenig Waser an dam Rad vorbeifließen kann, fließt es in einem engen Kanal, der durch das Rad fast komplett ausgefüllt wird.

Zur Verbesserung des Wirkungsrades wurde die Schaufel, die vermutlich ursprünglich ein einfaches gerades Brett war, speziell geformt. Eine Bauform war das sogenannte Zuppingerrad, bei der die Schaufel evolventenförmig geformt ist.

Unterschlächtige Wasserräder wurden bei Haus Greising, beim Hochofen in Friedrichstal und der dortigen Schlackenpoche eingesetzt.

Ein Zuppingerrad war beim Unteren Pfannenhammer im Einsatz.

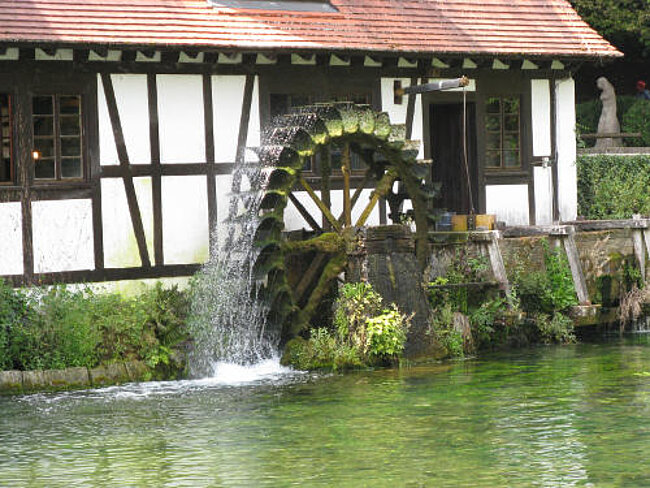

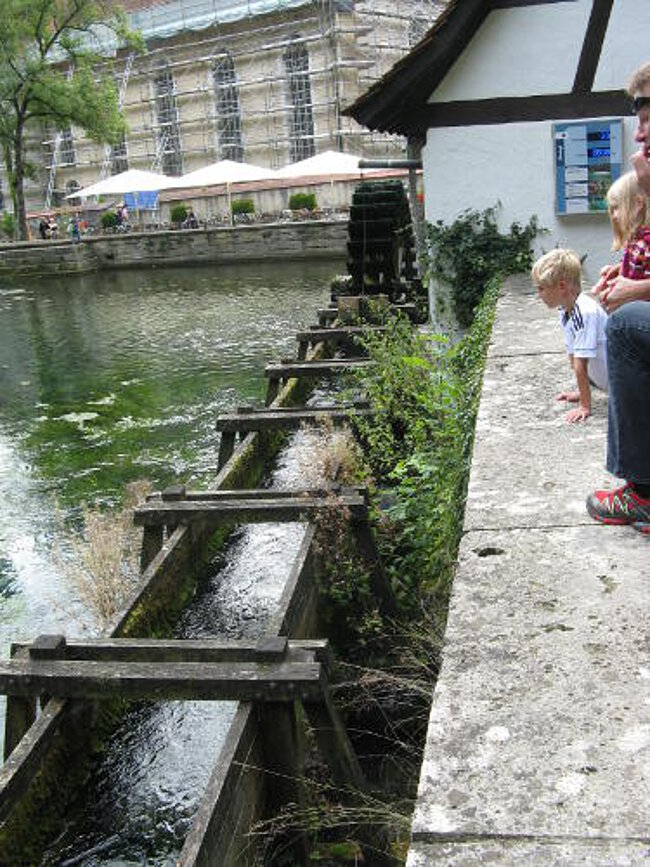

Unterschlächtiges Wasserrad in Blaubeuren
